TUGAS III

MACAM-MACAM ALAT INPUT

JOY STICK



Fungsi       : menggerakan kursor dalam computer seperti Mouse atau sebagai controller dalam game agar User bisa leluasa menggerakan object / Mengontrol sesuai kehendaknya.
Cara kerja : sekumpulan touch switch (sakelar sentuh) yg di tempatkan di sekeliling (4 arah,kanan kiri atas bawah) dan di dasar stick nya.Ketika joystick digerakkan,gerakan itu secara mekanis akan menyentuh salah satu sakelar sentuh,selanj
utnya sakelar akan menutup dan menghantarkan sinyal elektris ke rangkaian selanjutnya.
Komponen :       – Kapasitor
- Potensial meter yang terdiri dari kontorler
Resistor
- Dioda cahaya(LED)
- CCD
- Flat/lembaran film
LIGHT PEN


Fungsi         : sebagai pointer elektronik, digunakan untuk modifikasi dan men-design gambar, langsung diatas screen (monitor).
Cara Kerja : sensor yang terdapat didalam light pen mengirimkan sinyal cahaya ke komputer dan kemudian cahaya tersebut direkam, dimana layar monitor bekerja dengan merekam enam sinyal elektronik setiap baris per detik.
Komponen :     – LED

- CCD

SCANNER


Fungsi          : mengopy gambar atau teks yang kemudian     Hasilnya akan ditampilkan di computer.
Cara Kerja  : Gambar yang akan dipindai diletakan di atas permukaan kaca pemindai Sebelum gambar dipindai, komputer akan menentukan seberapa jauh motor stepper yang membawa lampu akan maju, jaraknya ditentukan oleh panjang gambar dan posisi gambar di kaca pemindai. Lampu mulai menyala dan motor stepper akan mulai berputar untuk menggerakkan lampu hingga posisi akhir gambar. Cahaya yang dipancarkan lampu ke gambar akan segera dipantulkan,kemudian pantulan yang dihasilkan akan dibaca oleh sejumlah cermin menuju lensa scanner. Cahaya pantulan tersebut akhirnya akan sampai ke sensor CCD Sensor CCD akan mengukur intensitas cahaya dan panjang gelombang yang dipantulkan dan merubahnya menjadi tegangan listrik analog. Tegangan analog tersebut akan diubah menjadi nilai digital oleh alat pengubah ADC(analog to Digital) Sinyal digital dari sensor CCD akan dikirim ke papan logik dan dikirimkan kembali ke computer dalam bentuk data digital yang menunjukan warna pada titik-titik gambar yang dipantulkan.
Komponen :     –    Kaca pemindai

-     Motor Stepper

-     Lensa

-     CCD

-     ADC

SENSOR


Fungsi         : menangkap object secara fisik, saya memberikan contoh berupa kamera, karena kamera termasuk device yang menggunakan sensor.
Cara Kerja : object yang ditangkap oleh kamera berupa Gambar atau video yang berupa data analog Di ubah menjadi data digital oleh ADC (analog To Digital) kemudian data digital tersebut di Ditampilkan melalui layer.
Komponen :     – ADC

- CCD

MICROPHONE


Fungsi                : Untuk memasukan suara yang akan
Disimpan.
Cara Kerja        : Konsep utama yang digunakan oleh Microphone adalah cara merubah Impedansi, karena pada tegangan yang Tetap perubahan impedansi akan Mempengaruhi besarnya arus pada suatu System sirkuit tertutup Arus tersebutlah yang merupakan signal informasi akustik yang sudah dirubah dalam bentuk elektrik (sinyal arus). Cara kerja dipetakan sepertiAlur berikut : suara-membrane-celah udara- kapasitor. Membrane yang dipengaruhi tekanan suara terhadap waktu mempengaruhi lebarnya celah antara membrane dengan bahan kapsitor. Sehingga besanya impedansi, dalam hal ini kapasitansi, berubah karena lebar celah yang berubah terhadap waktu. Hal ini pula yang mempengaruhi besarnya arus.
Komponen     : -  membran

-  kapasitor

MACAM – MACAM ALAT OUTPUT
SPEAKER


Fungsi                : Mengeluarkan suara dari computer / device lain. Baik itu musik,suara manusia dll.
Cara Kerja        : Ketika mendengarkan suara dari sound card,data digital suara yang berupa waveform .wav atau mp3 dikirim ke sound card. Data digital ini di proses oleh DSP (Digital Signal processing : Pengolah signal digital) bekerja dengan DAC (Digital Analog Converter :Konversi digital ke Analog ). Mengubah sinyal digital menjadi sinyal analog, yang kemudian sinyal analog diperkuat dan dikeluarkan melalui speaker.
Komponen    :  – Speaker Sound

- DSP

- DAC

PRINTER


Fungsi                 : Merupakan alat pencetak dengan media kertas, hasil yang terdapat dalam computer adalah berbentuk softcopy agar bisa di lihat tanpa menggunkan computer maka perlu dicetak di kertas dengan printer.
Cara Kerja          : ada berbagai macam jenis printer disini saya akan menjelaskan salah satu jenis printer yaitu jenis Laser. Cara kerja  printer sebagai berikut :  Sebuah laser ditembakkan    sesuai dengan dot-dot yang akan dicetak. Spinning mirror menyebabkan dot-dot menyebar pada drum. Drum berputar pada garis selanjutnya. Drum ini adalah photosensitive, karena sinar laser, drum menjadi terisi muatan listrik dimanapun titik yang akan dicetak. Sejalan dengan drum yang terus bergerak, bagian terisi muatan dari drum melewati tangki yang berisi serbuk hitam yang dinamakan toner. Toner menempel ke drum pada bagian yang terisi muatan sehingga pola toner pada drum sesuai dengan image yang akan dicetak. Selembar kertas kemudian dilewatkan drum. Kawat yang terisi muatan listrik melapisi kertas. Ketika kertas kontak dengan drum, toner menempel pada kertas. Sejalan ketika kertas berputar pada drum, kertas melewati area panas dan tekanan yang  dinamakan fusing system/fuser. Fusing system ini berfungsi untuk melelehkan tinta ke kertas. Kemudian kertas keluar dari pinter. Di saat yang sama, permukaan drum melewati wire lain yang dinamakan corona wire. Corona wire ini me-reset charge pada drum, dan drum siap untuk halaman selanjutnya.
Komponen    :  –  Drum

-   Toner

-   Corona wire

-   Fuser

-   Laser scanner

-   Roller

MONITOR


Fungsi                 : Untuk menampilkan gambar, film, dan Tulisan.
Cara Kerja          : Disini saya akan mengambil contoh Monitor jenis LCD (Liquid Cristal Display). LCD terbagi dari 2 bagian utama Yaitu backlight dan kristal cair. Backlight adalah sumber cahaya LCD yang biasanya terdiri dari 1 sampai 4 buah (berteknologi seperti) lampu neon. Lampu Backlight ini berwarna putih. Kristal cair akan menyaring cahaya backlight. Cahaya putih merupakan susunan dari beberapa ratus cahaya dengan warna yang berbeda. Beberapa ratus cahaya tersebut akan terlihat jika cahaya putih mengalami refleksi atau perubahan arah sinar. Warna yang akan dihasilkan tergantung pada sudut refleksi. Jadi jika beda sudut refleksi maka beda pula warna yang dihasilkan. Dengan memberikan tegangan listrik dengan nilai tertentu. Kristal cair dapat berubah sudutnya. Dan karena tugas kristal cair adalah untuk merefleksikan cahaya dari backlight maka cahaya backlight yang sebelumnya putih bisa berubah menjadi banyak warna. Kristal cair bekerja seperti tirai jendela. Jika ingin menampilkan warna putih kristal cair akan membuka selebar-lebarnya sehingga cahaya backlight yang berwarna putih akan tampil di layar. Namun Jika ingin menampilkan warna hitam. Kristal Cair akan menutup serapat- rapatnya sehingga tidak ada cahaya backlight yang yang menembus (sehingga di layar akan tampil warna hitam). Jika ingin menampilkan warna lainnya tinggal atur sudut refleksi kristal cair.
Komponen     : -  Backlight

-  Kristal Cair

HEADPHONE


Fungsi               : sama seperti speaker yaitu mengeluarkan Suara namun dalam kapasita lebih kecil Di bandingkan dengan speaker.
Cara Kerja        : suara yang telah di input melalui Microphone dikirim ke  soundcard Data digital ini kemudian diolah/ diproses Oleh DSP (Digital Singnal Processing) Yang bekerja dengan DAC (Data Analog Converter), yang mengubah sinyal digital Menjadi analog dan di keluarkan memlalui Headphones.
Komponen      : -  speaker

-  DAC

-  DSP

PROYEKTOR LCD


Fungsi                    : untuk menampilkan gambar pada sebuahLayar.
Cara kerja             : bekerja berdasarkan prinsip pembiasan
cahaya yang dihasilkan oleh panel-panel
LCD. Panel ini dibuat terpisah berdasarkan
warna-warna dasar, merah, hijau dan biru
(R-G-B). Sehingga terdapat tiga panel LCD
dalam sebuah proyektor. Warna gambar
yang dikeluarkan oleh proyektor
merupakan hasil pembiasan dari panel-
panel LCD  tersebut yang telah disatukan
oleh sebuah  prisma khusus. Gambar yang
telah  disatukan tersebut kemudian
dilewatkan  melalui lensa dan di”jatuh”kan
pada layar  sehingga dapat dilihat sebagai
gambar utuh.
Komponen      : -  ventilasi

-  Lensa

-  Socket

-  Sensor

-  Component Video

-  Tabung dichroic combiner

DIarsipkan di bawah: Komputer, Tugas | Ditandai: fungsi light pen, fungsi speaker, fungsi scanner, fungsi sensor, fungsi joystick, fungsi microphone, fungsi monitor, fungsi proyektor, proyektor, monitor, lcd, microphone, printer, scanner, komponen printer

Macam-Macam Komponen Dasar CPU!

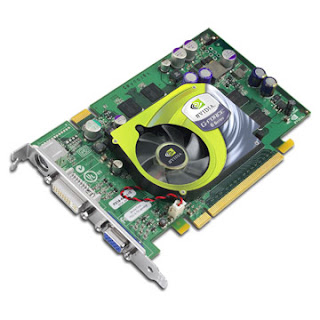

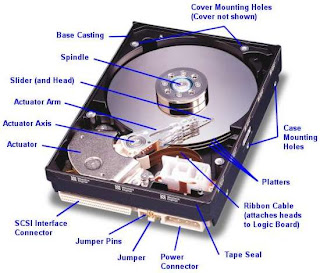

Berturut-turut saya Sebutkan nama Hardware Di samping dari yang paling atas!Floppy Drive,VGA Card,Power Supply,Processor,CD ROM,Hard Disk,Memory RAM,Mother Board!
